Шпіндель на 120 тисяч оборотів

Шпиндель з пневмоприводом робить 120 тисяч обертів на хвилину

2016-09-21 18:28:44

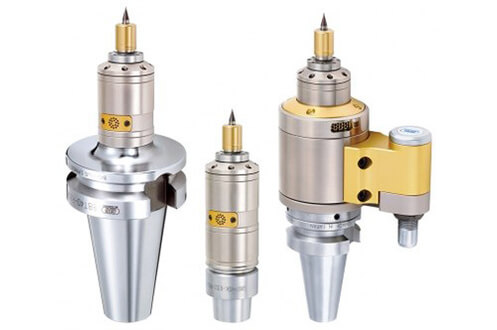

Компанія Big Kaiser представила високошвидкісний шпиндель із пневмоприводом RBX12 Air Power Spindle, який досягає змінної швидкості обертання 100-120 тисяч обертів за хвилину. Це дозволяє рентабельно модернізувати верстати для виконання високошвидкісної мікрообробки на звичайному обробному центрі, так як інструмент рухається повітрям, що подається через стоп-блок або через шпиндель верстата. Так як обертання шпинделя обробного центру не потрібно, дорогий шпиндель верстата може бути використаний без зношування. Працюючи на таких високих швидкостях, можна підвищити точність обробки та якість обробки поверхні, досягти значного подовження терміну служби інструменту, а також зменшення зносу його ріжучої частини, оскільки інструмент буде експлуатуватися на належних швидкостях. А ще, працюючи на високій швидкості, можна скоротити час обробки. В ході різних випробувань шпинделя RBX12 вдалося скоротити час обробки більш ніж на 300 відсотків завдяки вищій швидкості обертання.

Використання керамічних шарикопідшипників і надточної цангової системи кріплення інструменту дозволяє настільки мінімізувати биття і досягати такої точності роботи RBX12, що дозволяє вирізати ультратонкі стінки. Цангове кріплення Mega Micro Collet класу AA обмежує биття одним мікроном, а максимальне зминання хвостовика мікроінструменту в межах 0,1 мм означає майже ідеальну концентричність затискання хвостовика.

Крім того, шпиндель RBX12 сприяє мінімізаціі теплового зміщення по осі Z. У цьому випадку верхнє значення точності є величина постійна, що не перевищує 0,001 міліметра, у той час як для шпинделів стандартних обробних центрів вона досягає 0,012 міліметра.
